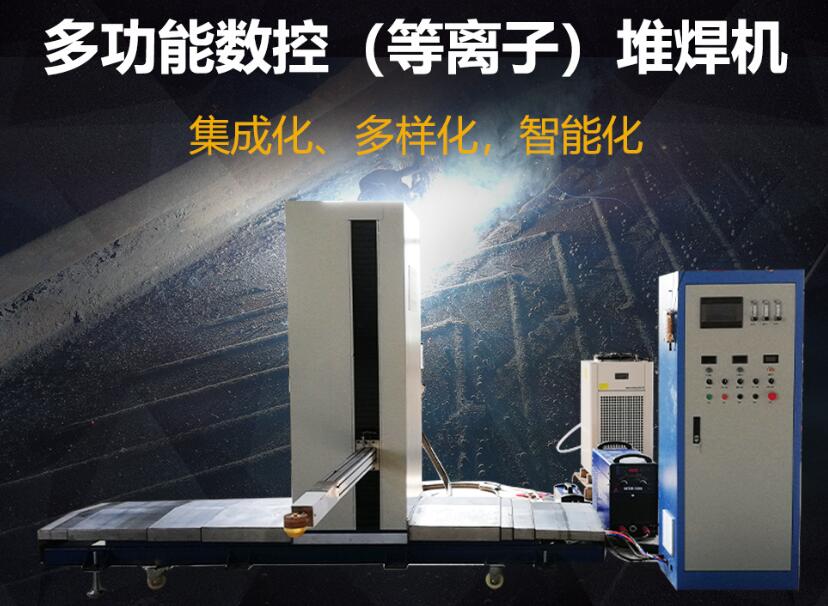

JY-MLRF3多功能長臂型數控等離子熔覆機床
一、設備型號、名稱
JY-MLRF3多功能長臂型數控等離子熔覆機床
一、設備用途、特點及使用條件
2.1 用途及特點
2.1.1制作各種規格、型號刮板輸送機的耐磨中板和底板以及修復鏈道。
2.1.2強化修復再制造各種規格型號的舊刮板機中部槽、過渡槽和機頭機尾槽。
2.1.3耐磨強化各種規格、型號螺旋采煤機螺旋葉片。
2.1.4特別適用于最低高度為120mm空間內的耐磨層熔覆作業。
2.2 設備使用條件
2.2.1工作環境溫度為0℃～35℃，相對濕度≤85％,無強磁干擾；
2.2.2無腐蝕性、易燃易爆性氣體和固體介質；
2.2.3無嚴重的振動和顛簸。
二、設備操作方式和工藝動作
設備的操作方式為：自動、手動、遙控控制三種方式。
3.1自動：人機界面設定參數，plc程序控制，按照設定程序完成各項工藝動作。
3.2手動：通過人機界面輸入?yún)?shù)，通過面板開關控制，完成各項工藝動作。
3.3遙控控制：通過遙控控制完成各項工藝動作。
三、基本技術參數
序號 | 名稱 | 單位 | 規格 |
1 | 輸入電壓 | V | 380±10% |
2 | 輸入功率 | kVA
| 24
|
3 | 引弧電流 | A | 30～100
|
4 | 熔覆電流 | A | 100～400 |
5 | 送粉量 | g/min | 5～100 |
6 | 離子氣流量 | L/min | 5～12 |
7 | 送粉氣流量 | L/min | 5～12 |
8 | 冷卻水流量 | L/min
| 10～16
|
9 | 熔覆速度 | mm/min | 0～600 |
10 | 熔覆層高度 | mm | 2～3 |
11 | 熔覆層硬度 | HRC | 50～70 |
12 | 主機尺寸 | mm | 3300×2000×2100 |
13 | 工作行程 | mm | 長度方向2000 |
寬度方向1200 | |||
高度方向800 | |||
14 | 總 重 量 | kg | 約1500 |
五、設備主要配套原件配置清單
序號 | 名稱 | 生產商 | 型號 |
1 | 大電源 | 山東奧太 | 500A |
2 | 小電源 | 山東奧太 | 200A |
3 | 水冷機 | 深圳東露陽 | 2P |
4 | 人機界面 | 臺達 | |
5 | PLC | 臺達 | |
6 | 伺服電機 | 臺達 | |
7 | 伺服驅動器 | 臺達 | |
8 | 減速器 | 臺達 | 定制 |
9 | 步進電機 | 北京多普康 | |
10 | 步進驅動器 | 北京多普康 | |
11 | 送粉器 | 驕一 | 自制 |
12 | 等離子炬 | 驕一 | 自制 |
六、安全裝置
7.1設置急停按鈕，發生異常時按“急?！卑粹o，包括電機均停止運行。
7.2在X、Y、Z三軸的執行機構上設置限位開關。
七、設備外觀說明
設備控制柜油漆顏色為機床白，執行機構為灰和機床白兩色。也可根據客戶提供色板確定。
各零件在噴漆前都除盡表面氧化物、焊渣及油污。噴漆前處理表面應達到GB8923-88A-B2.5級，之后涂裝環氧類防銹底漆和面漆，底、面漆漆膜厚度≥70um，出廠前應做好所有外露加工面的防銹保護措施。
八、其他技術要求：
1、出廠檢驗需進行試車試驗；
2、焊接技術：表面光滑、無焊渣氣孔；
3、隨機提供使用說明書。
