選煤廠快速裝車站定量倉、緩沖倉以及伸縮溜槽內的襯板，由于長期受到煤流的沖刷面臨兩大問題：

1、襯板焊縫因沖刷嚴重變薄會引發襯板鼓起、掉落等事故；

2、襯板因沖刷磨損嚴重，導致表面產生凸凹不平的臺階，造成煤炭粘結甚至堵倉情況出現。

洛陽驕一硬面雙金屬復合襯板表面平整無焊道，耐磨又耐蝕、耐磨抗沖擊、耐磨不掛料；安裝采用螺栓固定，操作簡單方便，可快速、安全解決上述問題。

1.裝車站緩沖倉、定量倉尺寸規格

1.1緩沖倉尺寸規格

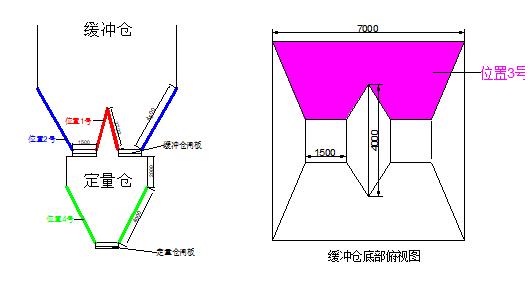

緩沖倉有三個位置1號、2號和3號需要應用硬面雙金屬復合襯板，它們尺寸規格如下：

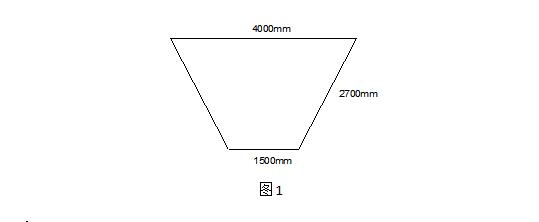

a.緩沖倉位置1號有兩側，兩側尺寸規格相同，緩沖倉位置1號單側尺寸規格如圖1。

經計算單側面積為6.5808m²，緩沖倉位置1號總面積為13.16m²。

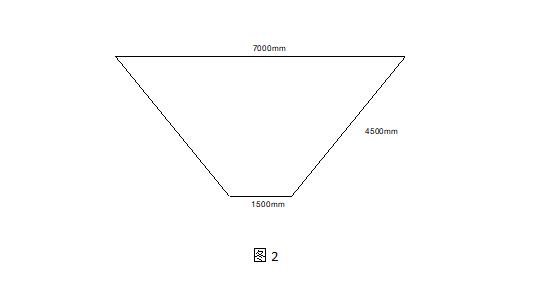

b.緩沖倉位置2號有兩側，兩側尺寸規格相同，緩沖倉位置2號單側尺寸規格如圖2。

經計算單側面積為15.1385m²，緩沖倉位置2號總面積為30.2m²。

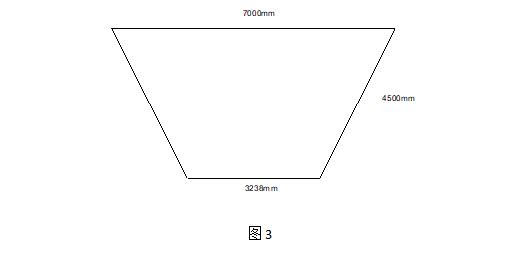

c.緩沖倉位置3號有兩側，兩側尺寸規格相同，緩沖倉位置3號單側尺寸規格如圖3。

經計算單側面積為20.4406m²，緩沖倉位置3號總面積為40.88m²。

1.2定量倉尺寸規格

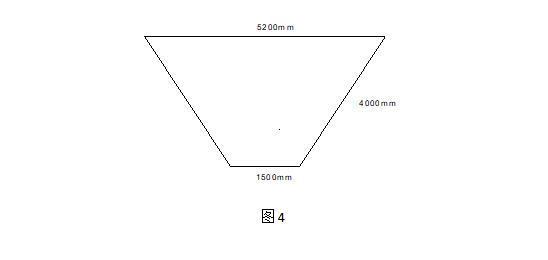

定量倉有位置4號需要應用硬面雙金屬復合襯板，位置4號有4側，4側尺寸規格相同，單側尺寸規格如圖4。

經計算單側面積為11.8791m²，定量倉位置4號總面積為47.52m²。

2.驕一產品規格型號

驕一硬面雙金屬復合板由A36鋼基板與富含碳化鉻硬質顆粒和奧氏體的合金層復合而成。

標準驕一復合板硬面層的化學成分為：碳：3.5-4.0%，鉻：30-40%，其余為驕一特制成分。標準驕一復合板硬面層的微觀組織由35-45%的碳化鉻硬質相顆粒均勻地分布在奧氏體基體中，使得該產品既具有很高的硬度、耐磨抗腐蝕性能，又具備很強的抗沖擊性能。

3.雙金屬復合板設計劃分

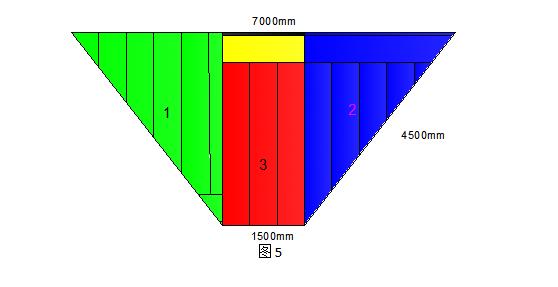

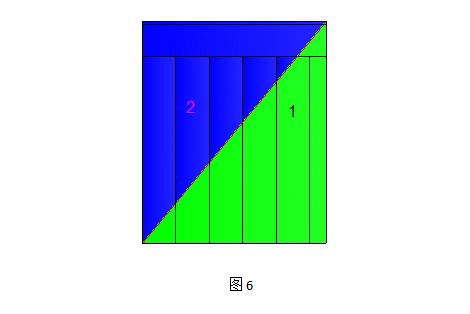

根據圖紙經過計算，選取了下面這種設計方案，將緩沖倉位置2號分成1、2、3三段來設計劃分，其中第1、第2兩段合成圖6進行設計劃分，第3段單獨設計劃分，緩沖倉位置2號雙金屬復合板覆蓋如圖5、圖6所示：

4.產品成型加工與安裝

驕一硬面雙金屬復合板安裝使用非常方便，常見的成型加工方式有：切割、打孔、卷曲。安裝方式有：焊接、螺栓等。

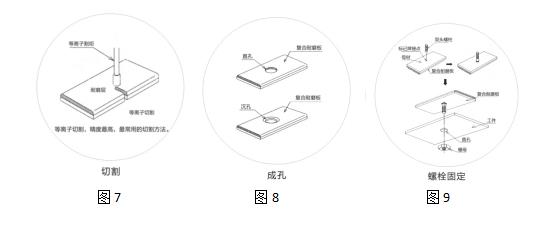

在裝車站緩沖倉、定量倉應用硬面雙金屬復合襯板修復中，驕一硬面雙金屬復合板在設計劃分時用等離子切割，切割均不會造成硬面合金層的性能損失；安裝方式為螺栓連接。具體加工方式和安裝方式如圖7、圖8、圖9所示。

螺栓連接中，在雙金屬復合板的基板上打孔（深度約3mm），在工件上打通孔，用的是雙頭螺柱，分別連接在雙金屬復合板的基板上和工件的一側，雙頭螺柱需要留有一定的長度，雙頭螺柱在工件的另一側用螺母緊固。

5.螺栓數的計算

                               （1）

驕一硬面雙金屬復合板的標準板尺寸是3000×500mm，一塊標準板重量約為144kg，根據公式（1）可得螺栓數為7.2個，我們選取螺栓數為6個。

驕一硬面雙金屬復合板的標準板尺寸為3000×500mm，為了在緩沖倉、定量倉應用硬面雙金屬復合襯板，需要在緩沖倉、定量倉不同位置來計算出螺栓的數量，以緩沖倉位置2號為例來舉列說明。

緩沖倉位置2號的單側面積為15.1385m²，緩沖倉位置2號總面積為30.2m²，緩沖倉位置2號總重量為2899.2kg。

根據公式（1）計算可得螺栓數為144.96個，我們選取螺栓數為140個。

6.驕一硬面雙金屬復合板的優勢

①　驕一硬面雙金屬復合襯板在應用時用螺栓連接，無貼焊焊縫，不會引發襯板鼓起、掉落，在后期更換雙金屬復合板時，操作簡單方便，省時省力。

②　驕一硬面雙金屬復合襯板表面平整無焊道，耐磨又耐蝕、耐磨抗沖擊、耐磨不掛料，表面不會產生凸凹不平的臺階，不會造成煤炭粘結和堵倉。
