中部槽耐磨修復技術
煤炭是我國重要的能源之一，其開發利用在整個國民經濟中占有舉足輕重的位置。隨著人們環保節能意識的提高，國家大力倡導節能減排，創建節約型和創新型社會，煤礦綜采裝備耗能過大的問題日益突出。由于綜采三機是機械化采煤過程中必不可少的設備，加之煤礦開采運輸過程中工況條件不好，故綜采三機易磨損。為了符合國家政策，節約生產成本，對三機槽體類進行修復從而循環使用成為研究的重點。本文對綜采中部槽耐磨技術進行研究。
1.三機槽體類失效原因分析
1.1 中部槽的結構形式及材質
刮板輸送機溜槽多為整體鑄焊封底式結構（如圖1）。

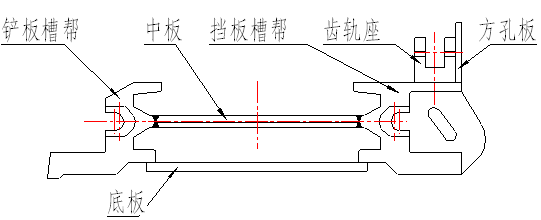

圖1 中部槽結構形式
1.2 工作原理
以繞過機頭鏈輪、機尾鏈輪的循環的刮板鏈作為牽引機構，以溜槽作為承載機構，以傳動部帶動刮板鏈連續運轉將裝在溜槽中的煤從機尾運至機頭卸載。
1.3 失效原因
在運行工作中，由于承受壓拉彎曲沖擊振動摩擦和腐蝕等作用，中板作為槽體框架結構承載部分，直接接受刮板鏈磨損和整機壓拉彎曲沖擊，因此中板磨損是槽體失效的主要故障。表面硬度沿表面磨損深度的變化圖如下圖2所示。

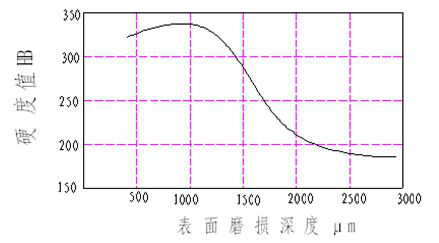

圖2 硬度沿表面磨損深度的變化圖
從圖2可以看出，當中板表面磨損1-2mm時中板表面硬度急劇下降至200HB左右，耐磨性能隨之急劇下降，這也反應出中板熔覆處理的必要性。
2.中部槽修復工藝對比
對中部槽分別采用補焊修復、激光熔覆修復、等離子熔覆修復，其工藝對比如下表1所示。
表1 中部槽修復工藝對比
工藝名稱 | 補焊修復工藝 | 激光熔覆修復工藝 | 等離子熔覆修復工藝 |
工藝流程 | 1、槽體拉筋； 2、鏈溝除銹； 4、修磨。 | 1、熔覆處除銹去表層； 2、熔覆 3、修復熔覆缺陷
| 1、焊前預處理，如除銹，除疲勞層； 2、送粉：采用氬氣送粉，送分精度要求低，可以有一定的傾斜度。
|
2.1 不同修復工藝耐摩層形狀對比
為減小熱應力變形，補焊工藝采用間斷補焊，其耐磨層形狀如下圖3所示。

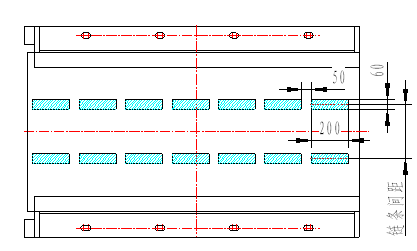

圖3 補焊修復工藝的耐磨層形狀
激光熔覆工藝的耐磨層形狀如下圖4所示，等離子熔覆修復工藝的耐磨層形狀如下圖5所示。

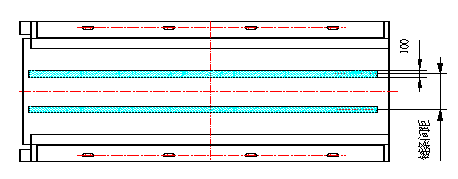

圖4 激光熔覆工藝的耐磨層形狀

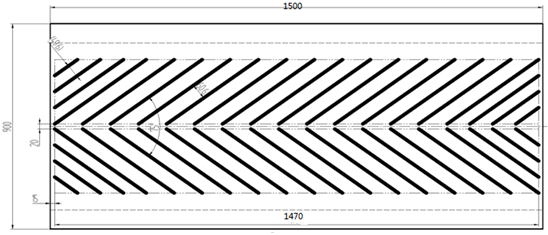

圖5 等離子熔覆工藝的耐磨層形狀
2.2 不同修復工藝的耐磨層性能對比
不同修復工藝的耐磨層性能對比如下表2所示。
表2 不同修復工藝的耐磨層性能對比
對比項 | 補焊耐磨層修復 | 激光熔覆耐磨層修復 | 等離子熔覆修復 |
熱影響區域 | 1、影響區域大，層間補焊需敲擊消除應力；補焊前需進行熱。 2、對刮板機中板補焊5mm以上時，因焊接應力作用，中板易變形，凹陷，甚至引起槽體整體變形，使槽體互換性受到影響；對轉載機對于轉載機槽體更易引起槽體整體變形，間斷補焊的形式，導致槽體間連接孔、定位孔錯位。 | 1、影響區域中板熱影響區域小，溫度低，不會引起槽體局部或整體變形； | 熱影響區域相對較大而且比較深，易于應力釋放。 |
質量 | 因焊接受熱不均勻易產生裂紋，且受熱溫度高對母材性能會造成影響。 | 激光熔覆層整體均勻、沒有夾雜物、氣孔、裂紋等缺陷；針對母材特配金屬粉末，熔覆結合性能好，能與中板表層形成冶金結合。 | 1、穩定性好，熔池易控制，熱影響區域過度較好。 2、熔覆層均勻度好，修復缺陷相對較少。 |
耐磨性 | 硬度一般在HB350 | 硬度可達到HB550，硬度也可根據需要根據配置粉末調定。
| 硬度可達HB650，其余同激光熔覆 |
使用 壽命 | 補焊耐磨層一次提高耐磨壽命1.5倍。 | 熔覆一次壽命提高2-3倍過煤量。 | 同激光熔覆 |
2.3 不同修復工藝的成本對比
以SGZ800刮板輸送機1.5米中部槽為例（參考上述不同工藝的耐磨層形狀，只對中板上表面進行耐磨處理）：其成本如下表3所示。
表3 不同修復工藝成本對比
修復工藝 | 補焊工藝 | 激光熔覆工藝 | 等離子熔覆 |
成本（元） | 900 | 3000 | 2000 |
從表中可以看出，激光熔覆修復工藝的成本最高，等離子熔覆工藝次之，補焊工藝的修復成本最低。
綜上所述，結合不同修復工藝的性能、成本、修復質量對比，等離子熔覆修復更適合于中部槽的修復。
經過對造成三機槽體失效的原因進行分析，并結合目前現有對槽體中板采用的耐磨處理技術、工藝、性能、成本等對比，可以看出等離子熔覆耐磨修復中板技術存在諸多優點，比較適合三機槽體中板磨損初次使用一個工作面后，中板磨損3mm-5mm以內鏈溝槽體中板的修復，可有效限制中板的磨損速度，增加槽體的使用壽命，繼而提高槽體利用率。
