1 項目概況

1.1 項目名稱

項目名稱：刮板機、轉載機中部槽耐磨強化與再制造

1.2 項目建設規模

本項目總投資500萬元，其中，建設廠房投資200萬元，設備投資100萬元，鋪底流動資金200萬元。項目建成投產后，將實現年均強化與再制造刮板機、轉載機中部槽7800節，實現年銷售收入3900萬元。

1.3 項目背景

中國已探明的煤炭?jī)?chǔ)量達7241.16億噸，2013年采煤量超過35億噸，綜合機械化采煤技術（簡稱綜采技術）是目前各大煤業集團普遍采用的開采技術。刮板輸送機是煤炭裝運的第一個環節，是采煤工作面最主要的運輸裝置，其能否正常運轉在很大程度上決定了采煤工作面的生產能力和效率，常見刮板輸送機如圖1.1（a）所示。中部槽位于刮板輸送機的中部，是刮板輸送機的關鍵部件之一，如圖1.1（b）所示。在一定程度上，中部槽的耐磨性能決定整套采煤系統的工作效率和使用壽命。

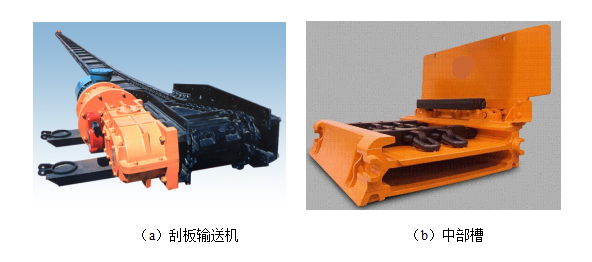

圖1.1 常見刮板輸送機和中部槽外形圖

據《2010-2015年中國刮板輸送機產業發展研究報告》統計，2013年我國刮板輸送機產量達28007部，并以每年4.6%的速度增長。以每年再制造總數量的五分之一計：總數量為5600部，每部平均按120節計，共計672000節。所以，本項目在刮板機、轉載機中部槽強化與再制造方面的應用前景十分可觀。

1.4 實施的意義和必要性

本項目屬于再制造領域，所謂再制造是指：將已報廢或即將報廢的機械裝備回收，利用表面工程新技術、新材料、新工藝對其進行專業化、批量化修復的生產過程。經再制造后的產品達到甚至超過原有新品的質量和性能，它是循環經濟“再利用”的高級形式。

國外產業實踐表明，再制造不僅是大量報廢的機電產品實現資源化利用的最佳途徑，而且由于其節能減排成效顯著，對我國實現節能減排目標意義重大。大力發展再制造產業，是我國節能減排的一項重要措施，是加快發展循環經濟，建設資源節約型、環境友好型社會的重要舉措。

再制造已被列為國家“十二五”戰略性新興產業。2010年10月，國務院32號文件《國務院關于加快培育和發展戰略性新興產業的決定》指出：要加快資源循環利用關鍵共性技術研發和產業化示范，提高資源綜合利用水平和再制造產業化水平。以山西某煤炭集團為例，該集團每年煤礦機械的設備維修費用高達1.5億元，而僅因磨損維修用來更換新配件的費用就達數千萬元。實施本項目，可以將磨損的零件修復再制造，節約大量維修費用；同時也可以將新零件（易磨損的）熔覆強化，延長其使用壽命，節約維修費用和減少停產時間，進而節約大量的自然資源和社會資源。

本項目既符合國家的產業政策，又具有技術成熟、市場容量大、競爭對手少、經濟效益高等優點。因此，項目的實施是必要的。

2 項目實施的必要條件

2.1 先進的熔覆工藝

本項目采用先進的等離子表面熔覆技術，該技術是一種類似于“原位合成技術”的新工藝、新技術。其工作原理是：通過PLC控制模塊及伺服驅動器來控制伺服電機，實現兩軸或三軸運動，操作控制面板實現熔覆參數的設定和熔覆圖形的選擇，等離子炬按照既定程序在基材表面完成軌跡，高能量的等離子束作為熱源，在基材表面形成熔池，合金粉末通過送粉器傳輸至熔池中，在高溫作用下，合金粉末完全熔化同時基材表面微熔，熔池中合金粉末吸收熱量發生強烈的物理化學反應，形成一系列的強化相。工作原理示意圖如圖1.2所示。

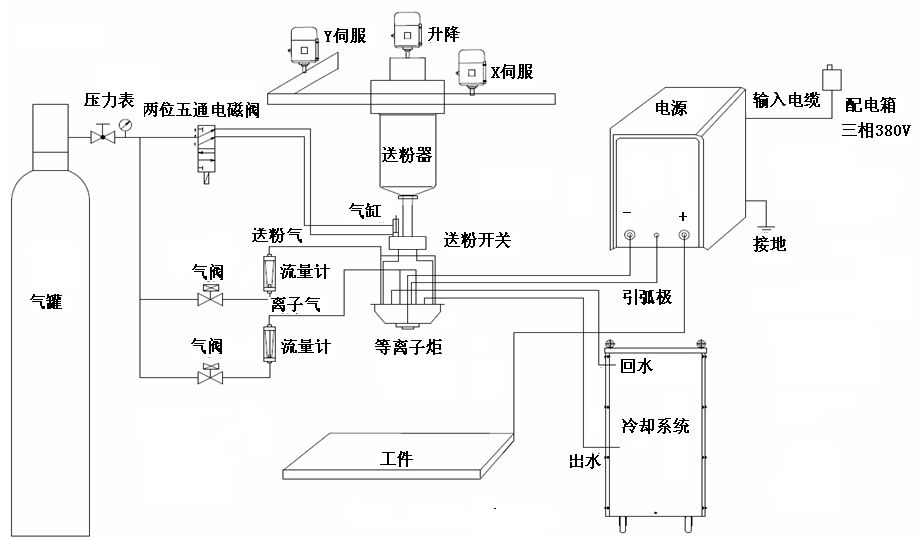

圖1.2 等離子表面熔覆工作原理圖

等離子表面熔覆技術是具有成本低、效率高、熔覆層質量?jī)?yōu)等特點的表面強化技術，該技術采用聯合型等離子弧作為熱源，即分別在鎢極和噴嘴之間、鎢極和工件之間形成非轉移弧和轉移弧。隨等離子炬的移動，合金粉末進入弧柱內，瞬間被加熱至熔化狀或半熔化狀態，到達基材表面熔池后充分熔化，凝固后形成高密度、高性能的熔覆層，如圖1.3所示。

圖1.3 熔覆過程示意圖

2.2 設備及人員配置

刮板機、轉載機中部槽耐磨強化與再制造項目，所需的設備及人員情況如表2.1所示。

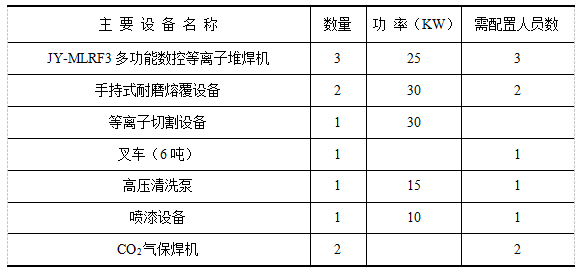

表2.1刮板機及轉載機耐磨熔覆處理所需設備及配置人員

據以上設備規劃，熔覆設備投入5臺，其他設備6臺；施工人員投入共計10人。

2.3 車間配置

（1）車間場地的配置

根據所有設備合理布局后的占地面積及工作時留有足夠的工作空間以便叉車來回的搬運中部槽，以及包括中部槽的清洗位置、中部槽的存放位置，因此，車間配置的場地約1000m²。

（2）起重設備

刮板機、轉載機部分機型機頭、機尾重量約15t左右，因此車間需配置20t行車以便搬運特殊中部槽。

（3）車間電源配置

所有設備總功率為150KW左右，為保證安全生產，車間配置電源的功率應大于200KW。

2.4 中部槽再制造實施方案

2.4.1 舊中部槽耐磨再制造生產過程

（1） 清洗

舊刮板機、轉載機升井后，上面有很多煤及雜質，必須將這些煤及雜質清理干凈。首先用叉車將中部槽上的浮煤倒出，然后用高壓清洗泵將附著在中部槽上的煤及雜質重新干凈，一定要將中板及底板上的煤及雜質清洗干凈，否則會影響耐磨層的成形及性能。本過程需要配置清洗工一人，叉車一臺，司機一人。

（2）中部槽中底板的耐磨處理

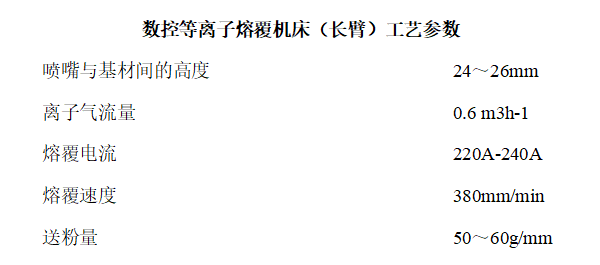

將中板耐磨處理過的中部槽搬運至洛陽驕一自主研發的JY-MLRF3多功能數控等離子堆焊機工作臺上，入圖2.2所示。按照要求設定數控等離子堆焊機的參數，然后開始工作，對中部槽的底板進行耐磨熔覆處理。本數控設備的特點是：設備操作簡單，工作效率高，本設備能在狹小的空間內工作，完成一些高難度的工作；耐磨層表面光滑，摩擦系數低，耐磨層與底板的結合強度高，抗沖擊性好。本設備操作簡單，只需配置一名操作工即可。

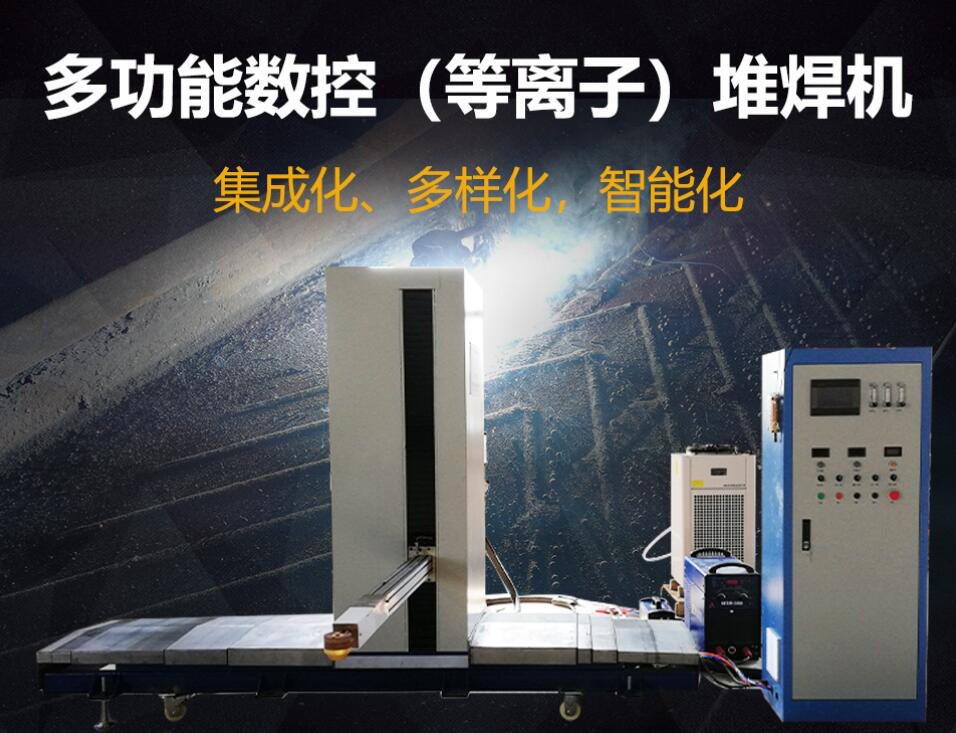

圖2.2  JY-MLRF3多功能數控等離子堆焊機

（3）中部槽槽幫鋼的耐磨處理

將中板、底板全部熔覆過耐磨層的中部槽用叉車搬運至手持式等耐磨熔覆設備旁，用本設備對中部槽的槽幫鋼易磨損部位按要求進行耐磨熔覆處理，為保證跟上以上三步的工作進度，本過程至少需配置兩臺手持式耐磨熔覆設備及兩名操作工人。本設備的特點是：手持式操作，操作簡單，能完成復雜曲面表面的耐磨處理；耐磨層熔深較大，結合強度高。

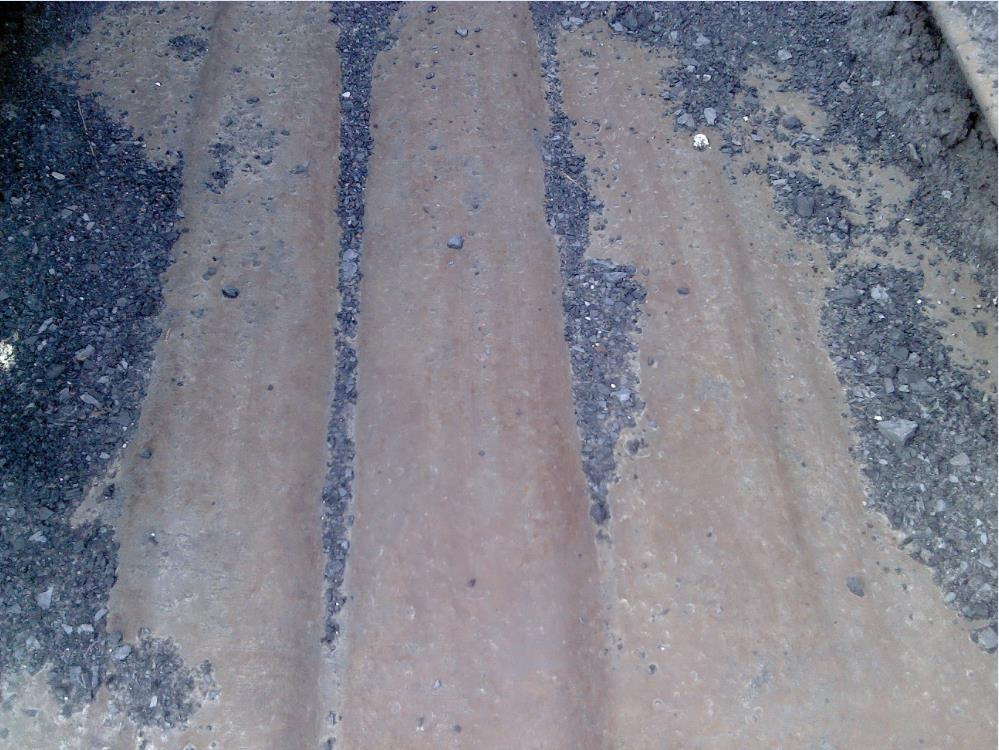

圖2.3 耐磨熔覆后的中部槽形貌

2.4.2 機頭、機尾、過渡槽及凸凹槽的耐磨處理

機頭、機尾、過渡槽及凸凹槽的耐磨處理的工藝過程與中部槽的耐磨處理的工藝過程幾乎相同，所不同的是機頭、機尾、過渡槽及凸凹槽在工作過程中磨損是最為嚴重的，所以它們?cè)谀湍ヌ幚頃r(shí)，耐磨層的密度要比普通中部槽的耐磨層密度要大，工作工程中，使整條刮板機或轉載機的磨損情況相當。

以上生產工藝過程的順序并不是固定不變的，實際工作過程中，根據合理安排，可以相應的調整生產工藝過程，以提高工作效率。

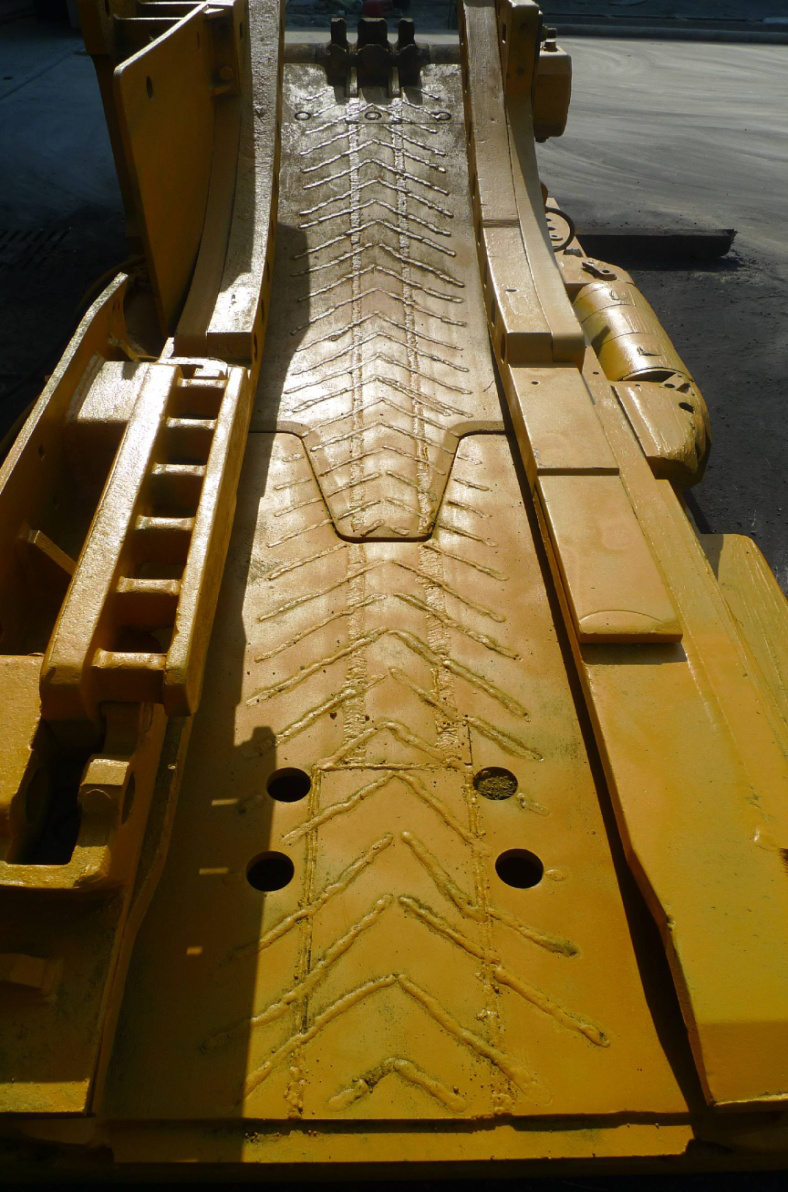

圖2.4 耐磨再制造后的機頭形貌

3 項目產業化分析

3.1 市場分析及預測

根據煤炭工業發展“十二五”規劃，國家將推進13個大型煤炭基地建設，批復一批大型煤炭礦區總體規劃，并將形成6~8個億噸級生產能力的特大型企業集團，8~10個5000萬噸級生產能力的大型煤炭企業，預計全國在“十二五”期間煤炭產量將達到36億噸。

在煤炭需求和政策的引導下，我國實施“關小、改中、建大”的礦井發展戰略，大力推進高產高效礦井建設，“十二五”末全國煤礦采煤機械化程度將達到75%以上，千萬噸級煤礦將達到60處，為煤機裝備市場發展提供了發展機遇。預計“十二五”期間全國煤機年需求將達到1200～1500億元，每年將有大量的煤機裝備需要強化處理與再制造。

據統計，2013年我國刮板輸送機產量達28007部，并以每年4.6%的速度增長。以每年再制造總數量的五分之一計：總數量為5600部，每部按均價300萬元，共計168億元。再制造中部槽收費按總值的25%，其市場總值為42億元。

3.2 項目實施計劃及進度

本項目建設期為3個月，依次完成項目設備招標、訂貨、購置；廠房建設或租賃工作、人員定崗位及培訓；設備安裝、調試、試運轉、試生產及驗收。

投產第一年達到設計生產能力的30%，實現產值1170萬元；

投產第二年達到設計生產能力的60%，實現產值2340萬元；

投產第三年達到全部設計生產能力，實現產值3900萬元。

3.3 項目經濟效益分析

3.2.1 投資估算

（1）設備購置費：設備購置費包括設備費、運雜費和工器具費。經估算設備購置費為100萬元，設備價格明細見表3.1，占建設投資比例為20%。

（2）工程建設其他費用：主要包括建設管理費、設計費、環境影響評價費、節能評估費、勞動安全衛生評價費、生產準備費、辦公和生活家具購置費。共計200萬元，占建設投資比例為40%。

（3）人工費：0.3×12×10人=36萬元/年，占建設投資比例為7.2%

（4）流動資金為：164萬元，占建設投資比例為32.8%。

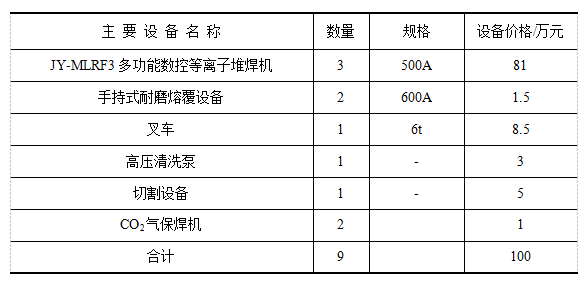

表3.1 設備投資購置費用明細表

3.2.2 效益分析

投資回報分析

本項目實施后，按照每人每天工作8小時計算，每班進行耐磨再制造處理的中部槽數量是25節計：每月上班天數按26天計算，則每年耐磨處理的中部槽數量是：

25×26×12=7800節

每節槽子以均價0.5萬元計，產年實現銷售收入3900萬元，總投資以500萬元計，投資回收期為2.57月。

上述可知，該項目是投資效益和利潤率均非常好的項目。
