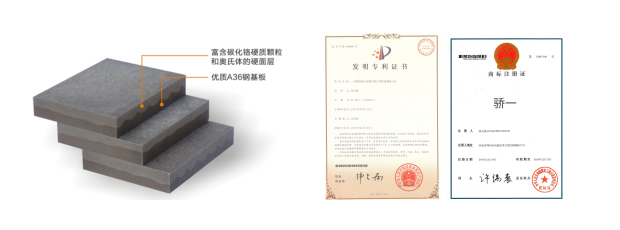

硬面雙金屬復合板— —在煤炭采掘、輸送、轉(zhuǎn)載過程中的應用
1.1硬度測試 GB/T 230.1-2009
試樣編號 Specimen No | 測試位置 Test Position | 檢測項目 Test Item | 結(jié) 果 Result |
1# | - | 洛氏硬度（HRC） Rockwell | 60.5 |
2# | 58.0 | ||
3# | 62.0 |
1.2化學分析 GB/T 20123-2006；GB/T 223.11-2008
檢測項目 Test Item | 鉻（Cr） | 碳（C） | 驕一特制成份 |
結(jié) 果 Result | 30.33 | 3.42 |
1.3磨損試驗 GB/T 12444.2-1990 ；GB/T 230.1-2009
牌號 /Grade | 主要組成 /Typical Composition | 厚度mm /thickness | 性能/ performance | ||||
硬度HV /hardness | 耐磨性/ wearability | ||||||
基板 /Base plate | 硬面層厚度 /hard-facing plate | 磨耗(g) /abrasion loss | 磨耗體積（mm3）/abrasion loss | 磨耗比(ε) /abrasive ratio | |||
JY-HFA | 高碳高鉻鑄鐵+復合碳化物 high Chromium cast iron+ multicarbide | 6-15 | 4-10 | ≥1300 | 0.0915 | 11.7 | 16.4 |
高鉻鑄鐵 high Chromium cast iron | 0.1922 | 24.7 | 7.81 | ||||
不銹鋼 stainless steel | 1.3165 | 179.9 | 1.14 | ||||
碳素鋼 carbon steel | 1.5008 | 190.7 | 1.00 | ||||
注：1、磨損試驗采用橡膠磨損試驗方式，實驗條件：壓力 8.8Kg；回轉(zhuǎn)數(shù)：3000 轉(zhuǎn)；砂粒：6 號硅砂；回轉(zhuǎn)速度：120r.p.m；落砂量：300g/min 2、JY-HFA 系列標準尺寸為 500×3000mm。
2.1 煤炭采掘系統(tǒng)應用

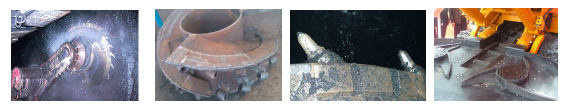

JY-HFA系列產(chǎn)品在滾筒修復和強化中應用
2.2煤炭輸送、轉(zhuǎn)載系統(tǒng)應用
現(xiàn)代化煤礦以其合理的布局、極高的機械化程度和產(chǎn)量為顯著特點。極高的產(chǎn)量對煤炭相應的輸送和轉(zhuǎn)載環(huán)節(jié)要求也非常高，尤其是刮板機中部槽、凸凹槽、轉(zhuǎn)載機中部槽中底板、裝車站緩沖倉、定量倉、落料槽襯板等部位的抗磨損能力亟待提高。驕一硬面雙金屬復合板耐磨又耐蝕、耐磨抗沖擊、耐磨不積煤，使用簡單方便，可快速、安全解決上述問題。

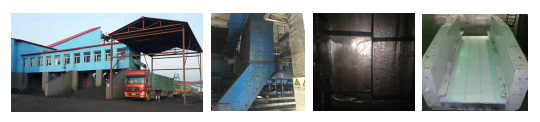

JY-HFA系列產(chǎn)品應用于各種落煤襯板
